概述
XGN66-12型固定式封閉開關設備(以下簡稱開關柜)是我公司高壓電器成套產品，符合國家標準GB3906《-35kV交流金屬封閉開關設備》電力部DLT404《戶內交流高壓開關柜訂貨技術條件》的要求，也滿足標準IEC60298《1kV以上52kV以下交流金屬封閉開關設備和控制設備的要求》。
該產品吸收了國外的優良技術，斷路器具有可靠性高，性能好；“五防”聯鎖機構可靠、簡單等優點。開關柜是3.6、7.2、12kV三相交流電50Hz單母線分段的戶內成套裝置，作為接受和分配電能之用。并具有對電路進行控制、保護和監測等功能，可使用在各類型發電廠、變電站及工礦企業，高層建筑等場所，也可與環網柜組合應用于開閉所中。

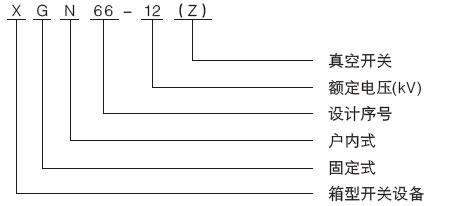

型號含義
結構特點
◆海拔高度不超過1000m.
◆環境溫度：－25℃～+40℃，24小時內平均溫度不超過+35℃。
◆水平傾斜度不大于3℃。
◆地震烈度不超過8℃。
◆無劇烈振動和沖擊及爆炸危險場所。
結構特點
◆柜體采用優良角鋼焊接而成。
◆斷路器室位于柜體中(下)部，安裝、調試、維護方便。標準配裝QCE1斷路器，并設有壓力釋放通道，保障人身安全。
◆采用可靠的旋轉式隔離開關，可在主母線帶電下安全進入斷路器室檢修。
◆整柜防護等級IP2X。
◆設有可靠功能齊全的強制性機械閉鎖裝置，簡便有效達到“五防”要求。
◆具有可靠的接地系統。
◆門上裝有觀察窗，可清楚觀察到柜內元件地工作狀態。
◆操作機構閉鎖采用同XGN2-12柜用的JSXGN閉鎖機構，簡單可靠方便實用。
◆進出線電纜低于柜體前部，方便用戶連接。
主要技術參數
開關柜主要技術參數及元件型號

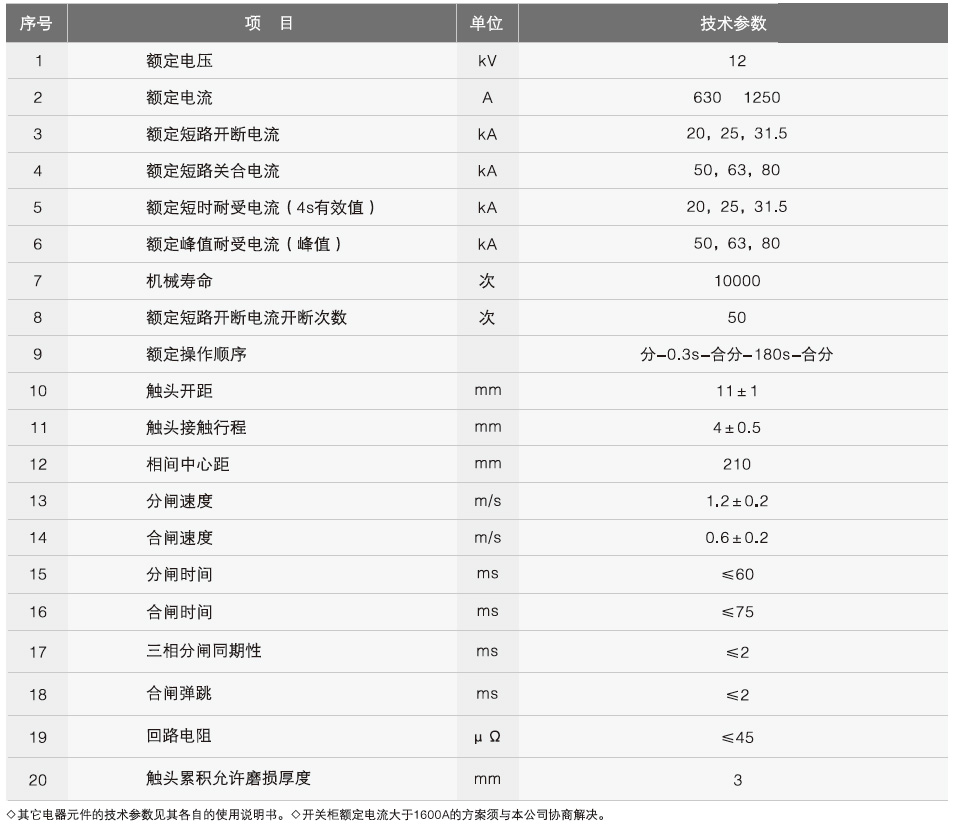

QCE1-12型真空斷路器主要技術參數
